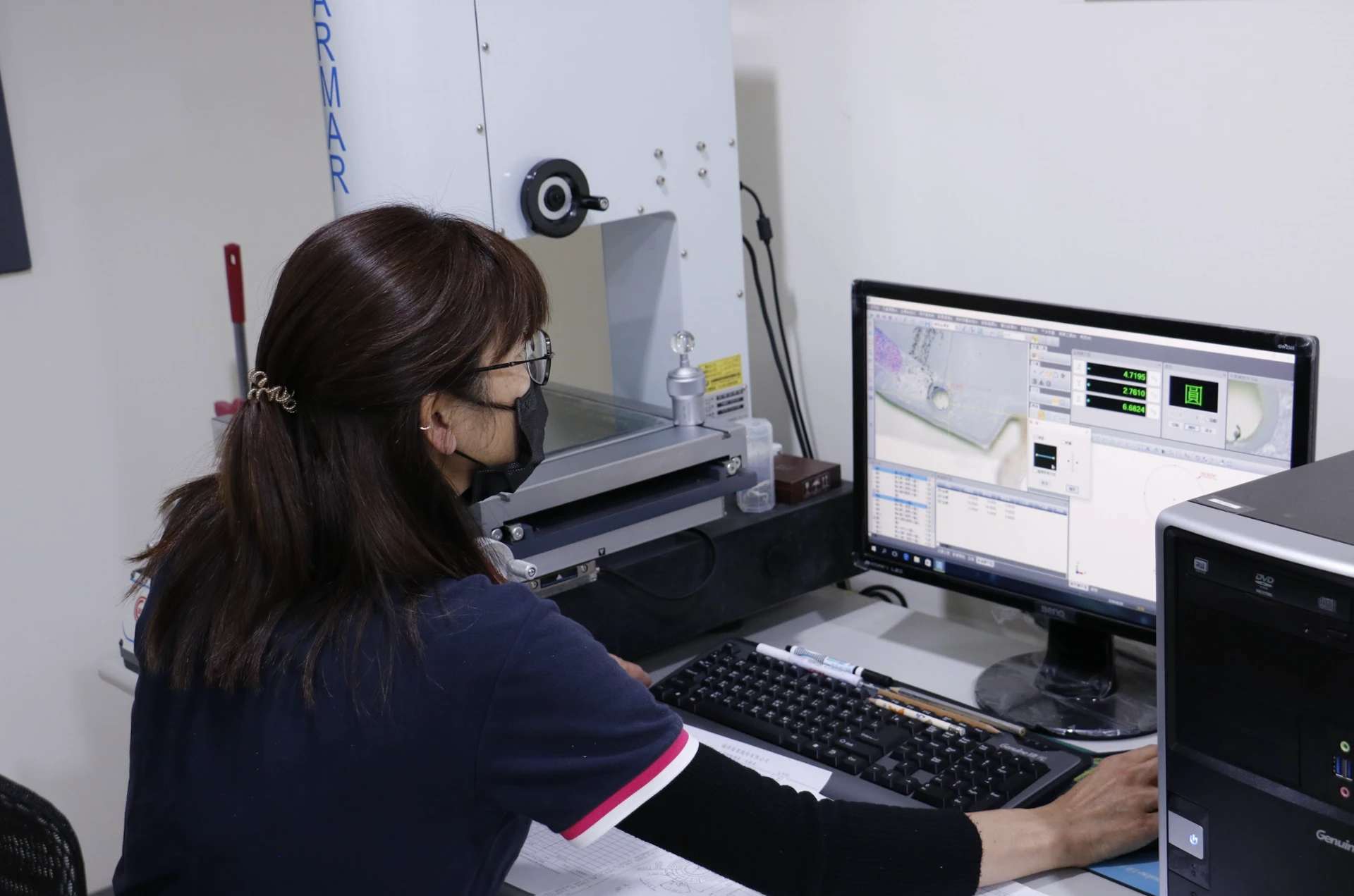

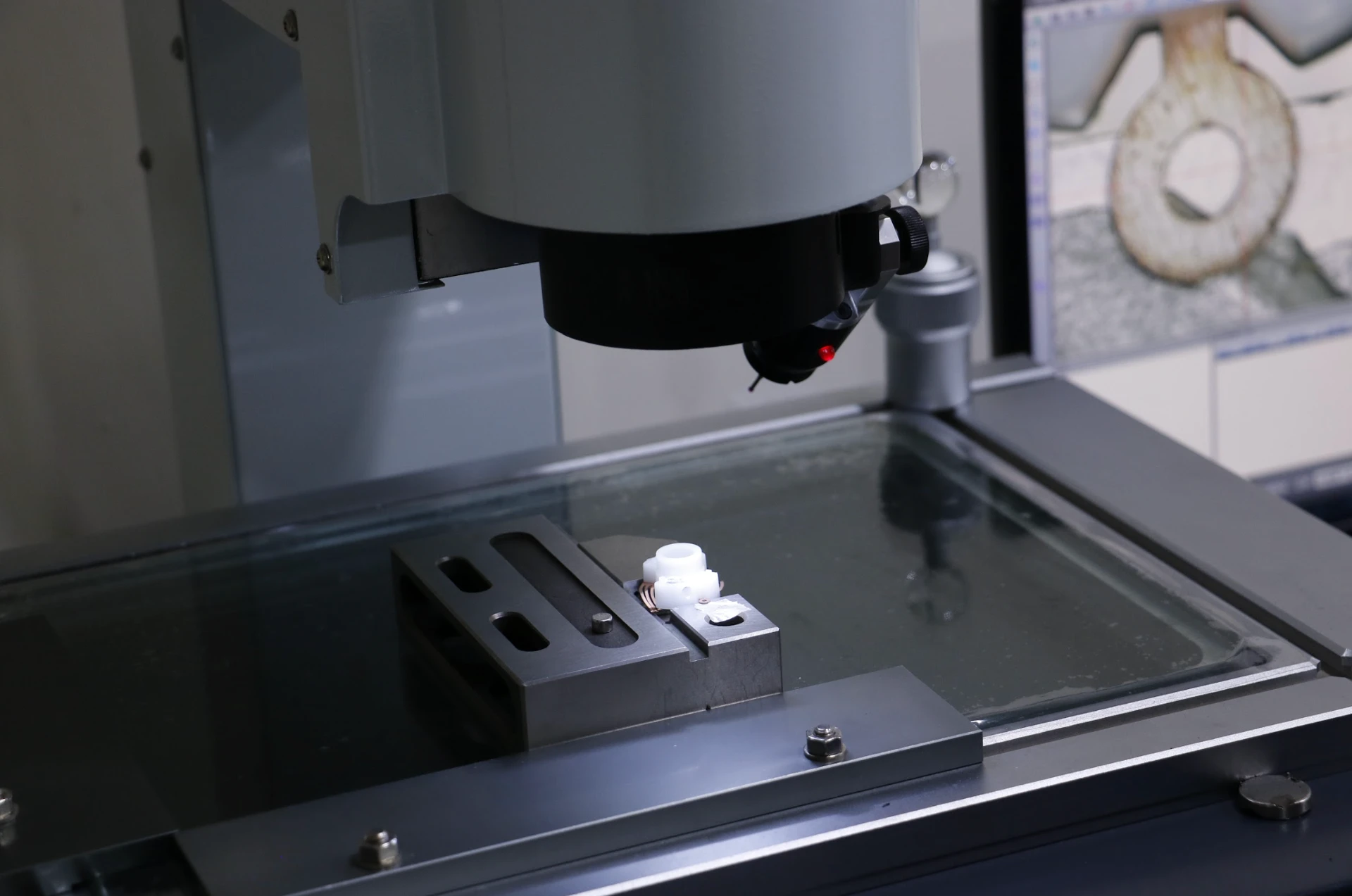

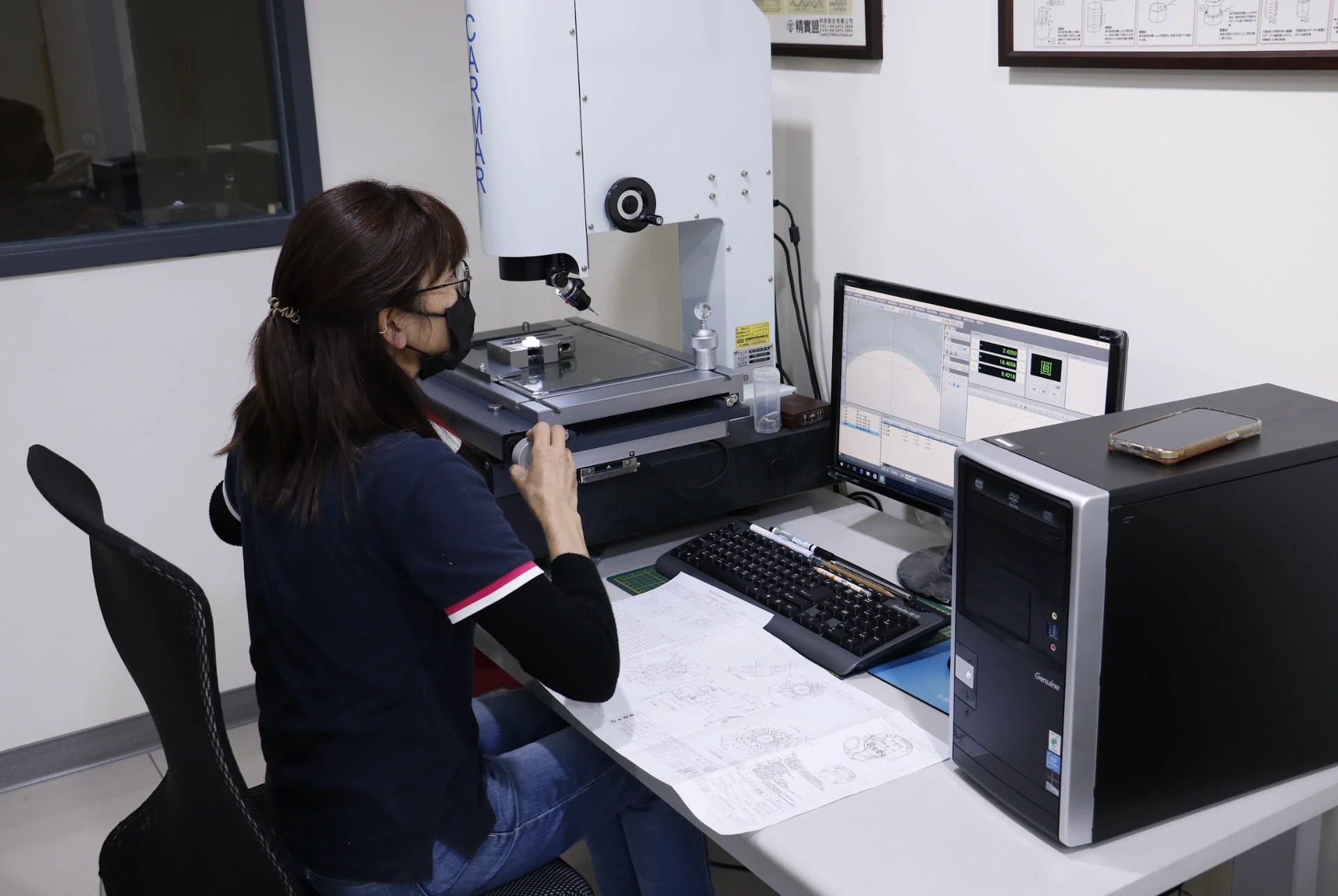

2D Vision Measuring System
TMS 二次元測量儀
TMS影像測量儀主要功能為2D測量，可測量點、線、圓弧、矩形、長度、角度、輪廓、表面形狀等。同時具備2.5D測量功能，可測量階梯高度、孔或槽深度等特徵。工作平台500×330mm，測量範圍300×200×200mm (X/Y/Z)，滿足多樣化精密檢測需求。
支援複雜零件的電腦量測系統
具備多種數據處理功能可顯示、輸入、輸出並自動生成測量報表
提供影像螢幕比對功能,協助準確取得測量資料
內建多種量測功能,可自動計算各類公差值
型號TMS-3020
工作臺尺寸 (mm)500×330
玻璃尺寸 (mm)350×250
測量行程 (mm)300×200
儀器重量 (kg)140
外型尺寸 (mm)760×600×900
Z升降行程 (mm)200
Z軸工作距離 (mm)105
X/Y座標示值誤差(3+L/200) um
影像系統彩色1/3"CCD攝像機
物鏡光學倍率0.7X~4.5X
影像放大倍率33X-195X
影像視野8.1mm-1.3mm
照明光源表面光源與透射光源均採用LED,亮度可調
1
致力於產品品質的精確和穩定
2
持續性品質突破, 創造更多的產品價值
3
注重創新設計, 提升產品市場競爭力
Boost Efficiency, Cut Waste
提高效率
精進檢驗設備，強化品管與誤差掌握，降低不良品與浪費發生率
加快檢驗流程，提升產品性能，同時有效降低生產成本
